高精度无心磨床XUM-1808S

|
详情



产品介绍

　　台湾型高精度无心磨床，采用砂轮架固定，导轮移动的布局，砂轮主轴为3片动压式主轴结构，导轮主轴采用外锥内圆式轴瓦结构，精度便于调整，导轮架进给采用双V导轨，进给精度高，并且稳定，导轮调速采用私服电机配减速机传动，真正实现了恒扭矩，此传动结构具有承载力大，刚性好的优点。砂轮主轴可以选配动静压主轴，导轮主轴可以选用轴承结构。

　　本机床用途广泛适用于，各种圈类，轴类零件的圆柱面进行通磨，以及各种台阶、锥类和圆形旋转面进行切入磨削。



技术参数

标准工作台工作物直径Ø1~Ø50 mm调整轮进刀刻度每转3.5 mm (Rev)每刻划0.05 mm(Gra）
特别工作台工作物直径Ø50 ~ Ø90 mm调整轮微调进刀刻每转0.1mm (Rev) 每刻划0.001mm (Gra)
研磨砂轮尺寸(外径*宽*内径) Ø455*205*Ø228.6mm 工作台进刀刻度每转9mm (Rev) 每刻划0.10mm (Gra)
调整轮尺寸 (外径*宽*内径)Ø255*205*Ø111.2mm 工作台微调刻度每转0.2 mm(Rev) 每刻划0.001mm (Gra)
研磨砂轮转速1520 R.P.M修整进刀刻度每转2mm (Rev) 每刻划0.01mm (Gra)
调整轮转速0～250 R.P.M无段变速调整轮倾斜角度+6°～-5°
砂轮驱动马达15 HP调整轮旋转角度±6°
调整轮驱动马达2000Kw机械尺寸(L*W*H）2350*1960*1550mm
油压泵驱动马达1HP装箱尺寸(L*W*H）2400*2000*1800mm
冷却泵驱动马达1/4 HP净重/毛重3350kg / 3500kg

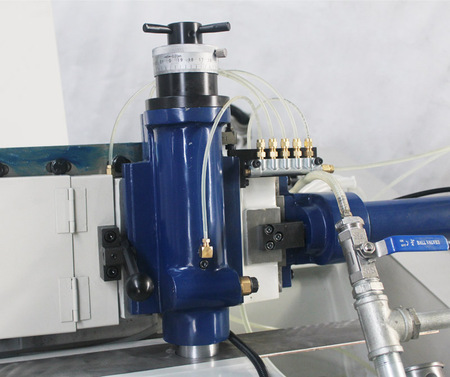

细节展示
